钻石鉴定怎么强调也不为过
时间: 2018-10-26 10:35:29     文章来源: GTC  作者：陈能香 李锐

1 样品基本情况

近期，GTC实验室检测了一批钻石戒面。该批钻石戒面均为标准圆钻形，重量约为0.30~0.40ct。经仪器测试，发现其中一颗戒面较为特殊。该颗钻石戒面净度级别为VS1，靠近腰棱处有细小羽裂纹，颜色级别为I。对其进行了光谱学特征和发光图像特征等进一步详细测试。

2 紫外-可见吸收光谱特征

在GEM-3000珠宝检测仪下，对该颗样品进行检测，得到对应的紫外-可见吸收光谱，并进行分析。该样品在415、452和478nm等处不存在特征吸收峰；在220~900nm范围内，可见270nm的吸收峰，370nm处有一弱的宽吸收台阶；另外在230nm处还可见一弱吸收峰；其余波段未见吸收，整体较为平坦，吸收强度变化较小。对比CVD合成钻石标准图谱，发现二者峰位及峰形极为相似（图1）。

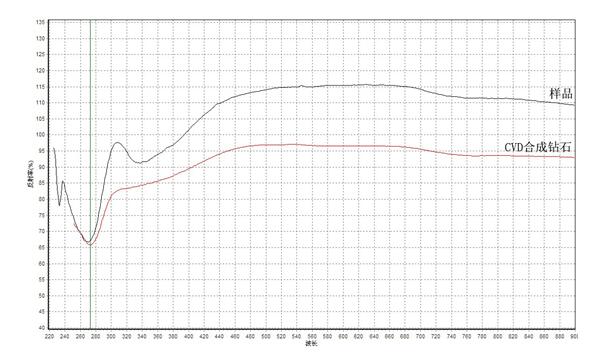

图1 该样品的紫外-可见吸收光谱及与CVD合成钻石对比

3 红外光谱分析

采用中红外镜面反射法测试，该钻石在1100-1400 cm^-1处无特征吸收，归类为Ⅱa型钻石（图2）。

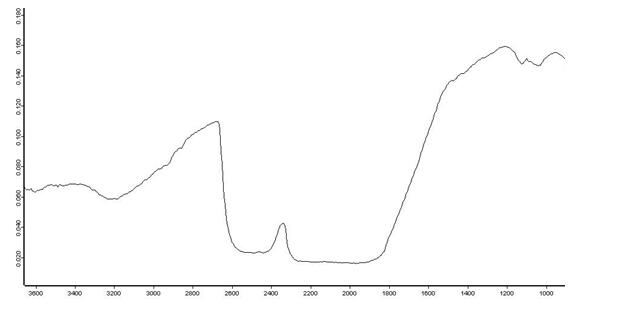

图2 该样品的红外光谱特征

4 DiamondView紫外荧光观察

观察该钻石DV下的特征：具有强蓝绿色和紫色荧光，绿色荧光呈网格状及斑块状分布，无磷光（图3）。CVD合成钻石一般具有层状生长结构且具有磷光（图4）。

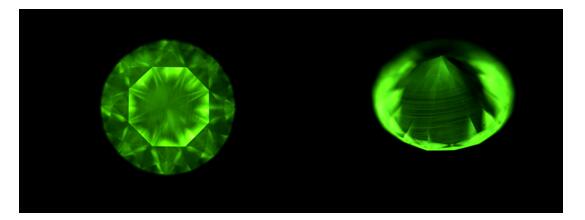

图3 该钻石在DiamondView下的荧光图像

图4 CVD合成钻石在DiamondView下的荧光图像

5 结论

该钻石的紫外-可见吸收光谱（270nm吸收）及红外光谱与CVD合成钻石特征基本相符，但其在DiamondView下的荧光图像与CVD合成钻石特征有一定的差异，主要有：A.荧光颜色、磷光不同；B.生长纹不同，CVD合成钻石一般表现为弧形纹理。而该件样品具有两组交叉平直纹理。

综合以上几点，不能确定该钻石是CVD合成钻石，怀疑为处理钻石。因而在日常检测中，仅根据紫外-可见吸收光谱及红外光谱来确定CVD合成钻石可能会存在较大风险，可结合其它大型仪器如DiamondView、拉曼光谱仪来综合判断。
